PCB常用術語介紹

 來源：萬正科技   更新時間：2024/6/5   閱讀次數：3033

1.PCB

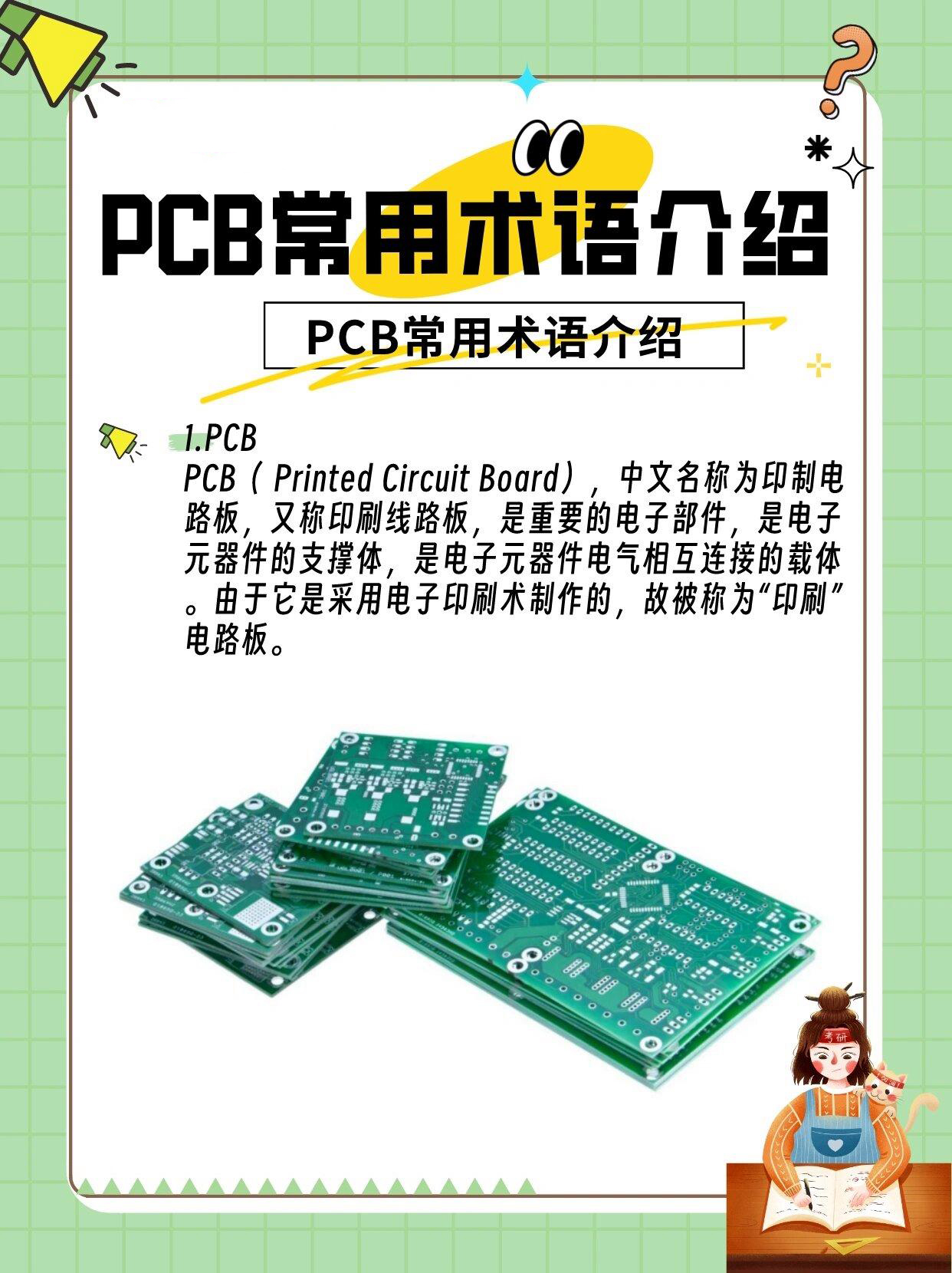

PCB（ Printed Circuit Board），中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣相互連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

2.PCBA

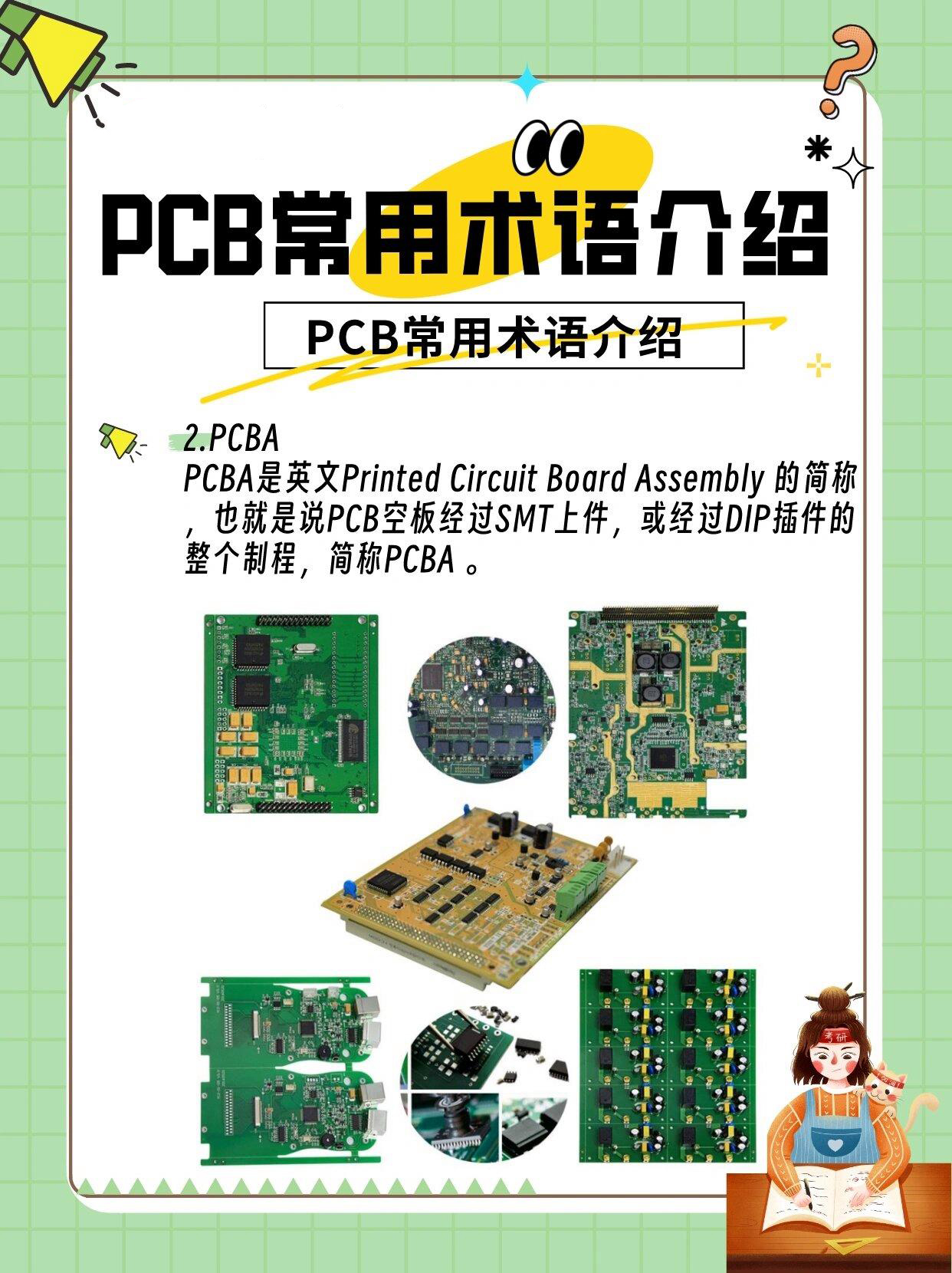

PCBA是英文Printed Circuit Board Assembly 的簡稱，也就是說PCB空板經過SMT上件，或經過DIP插件的整個制程，簡稱PCBA 。

3.金屬化孔

Plated Through Hole（縮寫為：PTH）

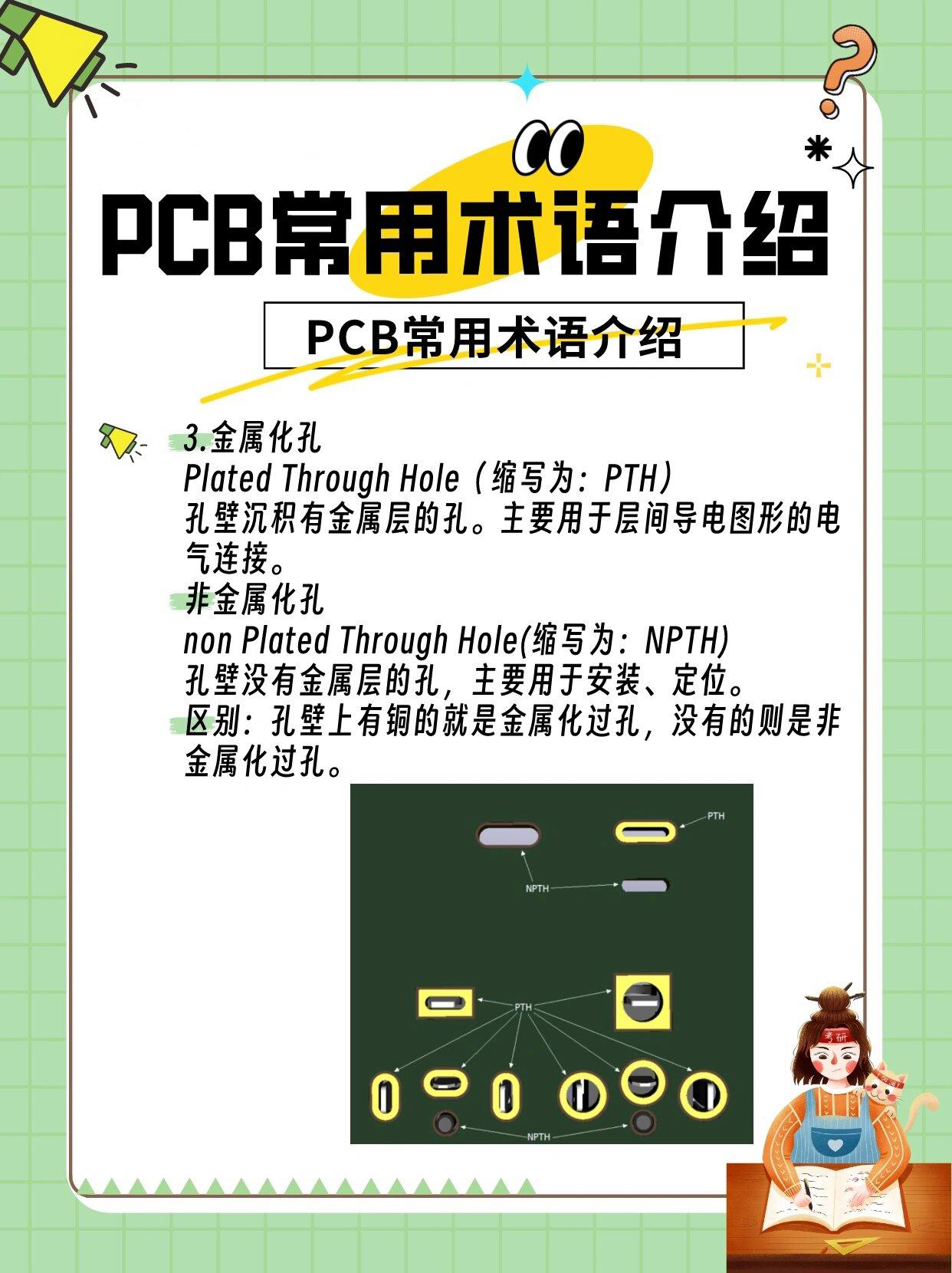

孔壁沉積有金屬層的孔。主要用于層間導電圖形的電氣連接。

非金屬化孔

non Plated Through Hole(縮寫為：NPTH)

孔壁沒有金屬層的孔，主要用于安裝、定位。

區別：孔壁上有銅的就是金屬化過孔，沒有的則是非金屬化過孔。

4.Pad

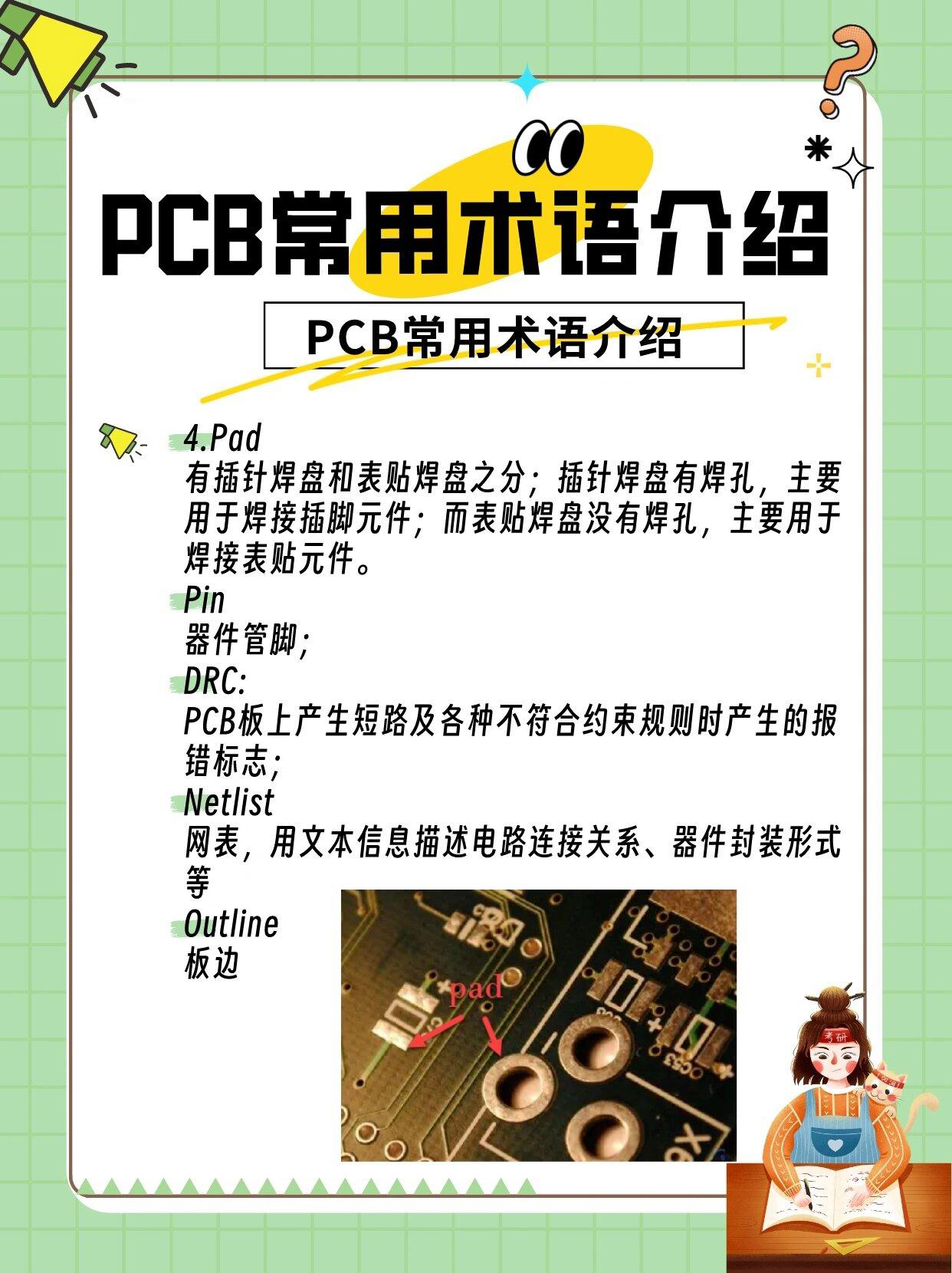

有插針焊盤和表貼焊盤之分；插針焊盤有焊孔，主要用于焊接插腳元件；而表貼焊盤沒有焊孔，主要用于焊接表貼元件。

Pin

器件管腳；

DRC:

PCB板上產生短路及各種不符合約束規則時產生的報錯標志；

Netlist

網表，用文本信息描述電路連接關系、器件封裝形式等

Outline

板邊
